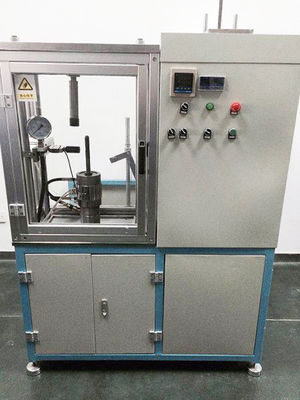

Testowanie wydmuchu maszyny z tłokiem uderzeniowym z obciążeniem bocznym 4,6-5,6 kn

Maszyna do testowania wydmuchu z tłokiem uderzeniowym z łatwą obsługą obciążenia bocznego 4,6-5,6KN

Cel tego testu:

do określenia tarcia tłoka pasmowego PTFE przy dodawaniu różnych ciężarów.Test przeprowadza się ze stałą siłą boczną przyłożoną do

tłok podczas wzrostu ciśnienia na tłoku.Automatycznie uzyskaj średnie tarcie po przetestowaniu pięciu cykli.

Metoda badania:

1. Włóż probówkę testową do oleju amortyzatora, aby upewnić się, że olej znajduje się w ID probówki.

2. Zamocuj tłok w tłoczysku

3. Włóż tłoczysko i rurkę testową do cylindra roboczego

4. Włącz zasilanie i dostosuj się do trybu automatycznego

5. Otwórz oprogramowanie, ustaw następujące parametry:

Prędkość: 1mm/s

Odległość: 60mm

Cykl: 5

6. Kliknij przycisk ruchu naprzemiennego, aby przetestować mocowanie maszyny.Aby potwierdzić, że poziom tarcia jest prawidłowy, a olej dobrze rozprowadza się w ID

7. Nie dodawaj wag, aby potwierdzić urządzenia w początkowym miejscu i wyzeruj dane.

8. Kliknij przycisk ruchu naprzemiennego, tłok będzie się poruszał z skokiem ± 30mm w 5 cyklach.

9. Dodaj ciężary 7,5 kg, 15 kg, 22,5 kg, 45 kg, wykonaj te same testy, co krok powyżej, zapisz dane i krzywe.

10. Zatrzymaj test, zdejmij obciążniki i wyłącz zasilanie.

Kilka zdjęć podczas procesu testowania:

KROK 1: zamontuj tłok w odpowiednim tłoczysku, zwróć uwagę, aby górna średnica zewnętrzna znajdowała się na dole.

KROK 2: powoli włóż cały tłoczysko do rury

KROK 3: włóż całą rurkę do obudowy uszczelniającej na dole

KROK 4: zainstaluj stałą obudowę i pokrywę uszczelniającą

WARUNKI TESTOWANIA:

Przewaga konkurencyjna:

1. Czy można sprawdzić wynik opasania PTFE?

2. Łatwa obsługa

3. Konstrukcja maszyny według dużej fabryki amortyzatorów na świecie;

4.Może testować testy tarcia i przedmuchiwania w tej samej maszynie testującej;

5. Czy można uzyskać krzywe po testach

Podanie:

Wszystkie tłoki z PTFE o różnej wielkości wahały się od 20 mm do 45 mm

Pokaz obrazów
